配電柜內導線連接及絕緣正確操作規程

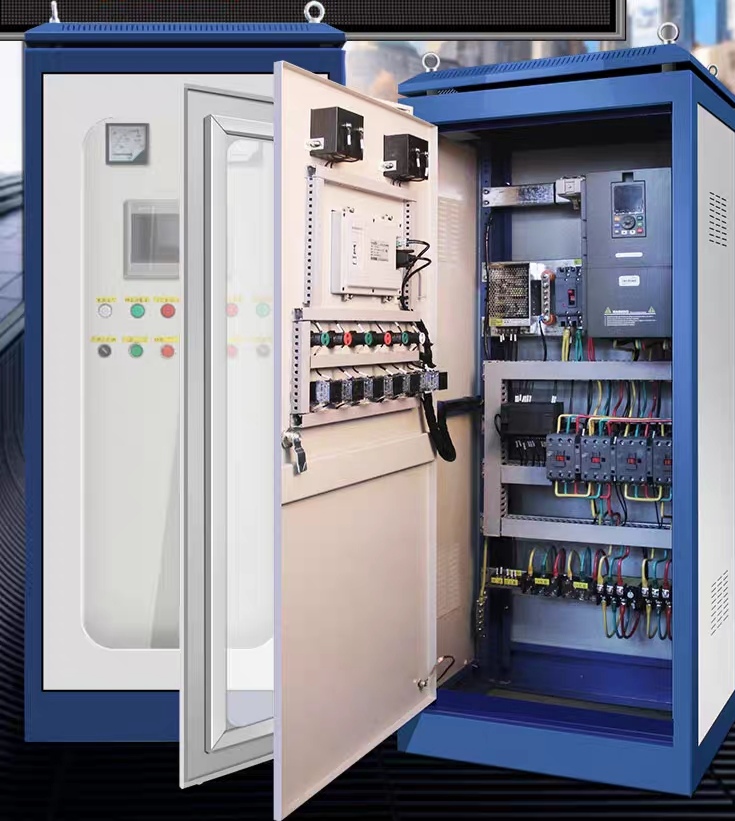

配電柜在我們的生活中應用較多，有國內配電箱和配電箱。動力柜給整臺機器的正常運轉提供動力的電氣控制柜組合，有熔斷器、斷路器、接觸器、變頻器、高壓柜、變壓器等等 。開關柜一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。配電柜分動力配電柜和照明配電柜、計量柜，是配電系統的末級設備。配電柜是電動機控制的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制用于負荷集中、回路較多的場合。電纜在機柜內分布較多，接線時要識別電氣原理圖符號，按照電氣箱檢查程序和安裝規范進行操作。我們?cè)趺催B接總機里的電線？這是一個電纜連接和包扎技術。

一種線螺紋絕緣層鏜

電工技術須能夠?qū)W會用電工刀或鋼絲來剖削絕緣層，塑料硬線絕緣層的剖削芯線截面為4mm及以下的里料硬線，一般用鋼絲錯進行剖削。剖削方法分析如下。

1，用左手捏住導線，切割絕緣層的長度與電線開口于根據期望的線程，但不絲切。

2、然后用自己右手握住鋼絲鉗頭部控制用力方向向外勒去製料絕緣層，

3.配電柜內切割出來的芯線應完好，如損壞較大，應重新切割。

芯部大于4毫米的硬塑料電線可用電刀切割如下:

根據與電刀45以一定角度傾斜以切割塑料絕緣層，在所示的期望的長度。

2、接著刀畫與芯線保持25角左右，用カ向線端推削，不可進行切入芯線，制去上面形成一層料絕緣，如圖分析所示。

3、將下面塑料絕緣層向后板翻，后用電工刀齊根切去。

三、塑料軟線絕綠層的剖削

塑料軟線絕緣層只能用剝線鉗或鋼絲切割，不能用電刀切割，其切割方法同上，配電柜塑料護套電線的切割。

塑料金屬護套線的絕緣層結構須用電工刀來削，創翻方法進行如下：

1，葉片期望的長度與電線護套每刀劃填隙層對準。

2、向后扳翻護套層，用刀齊根切去。

3.在距護套層5~10mm的距離上，用45個角度的電工刀斜切絕緣層，其他切割方法如塑料硬線。

切割配電柜橡膠線絕緣層

1，具有電切口配電柜橡膠編織屏蔽線，護套和護套層的方法斷面線類似

2、然后用剖削塑料線絕緣層進行相同的方法剖去橡膠層

3，后以松散紗層的根部，具有電刀

六、配電設備柜內花線絕緣層的剖削

1.用所需長度的電刀在棉織物的保護層周圍剪一圈，然后拉從棉織物的護套10毫米處，用錯邊的鋼絲割斷橡膠絕緣層，不要損壞風扇線，然后用右手握住鉗子，左手拉花線，拔出橡膠絕緣層，方法與上述類似。

3，后暴露紗線的層，所述紗線層松開時，與電刀切割。
