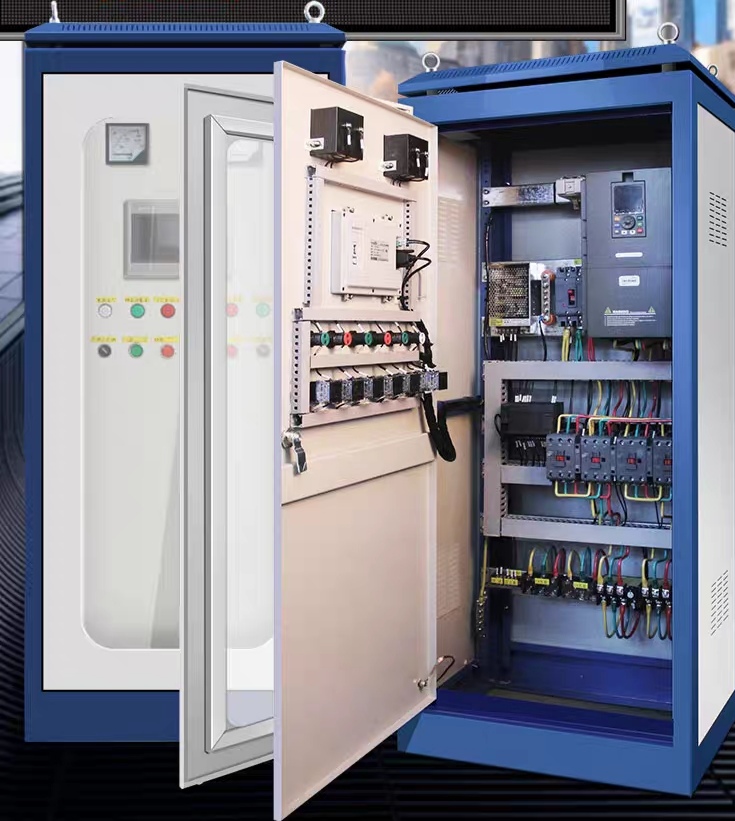

配電柜類型很多，常用的電力拖動配電柜操控線須把握。動力柜給整臺機器的正常作業提供動力的電氣操控柜組合，有熔斷器、斷路器、觸摸器、變頻器、高壓柜、變壓器等等 。配電箱數據上的海量參數，一般是構成低壓林按電氣接線，要求將開關設備、丈量儀表、維護電器和輔佐設備拼裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電箱。正常運行時可借助手動或自動開關接通或分斷電路。

開關柜一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需求設置。如儀表，自控，電動機磁力開關，各種溝通觸摸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保首要設備的低周減載。電機操控線路的設備須契合有關技能文件的規定。而應習慣設備環境需求的電機的操控線包含電機的啟動、制動、反轉和調速等，操控線大部分是使用各種觸摸電器，如觸摸器、繼電器、按鈕等。

一個配電柜操控電路可以相對簡略或相當雜亂。然而，任何雜亂的電驅動線路總是由許多組合的簡略的有機聯絡來操控。因此，雜亂性是不是在設備時不同的操控線相同，技能文件的內容所需求的。

關于配電柜電氣工程設備出廠前應隨配電體系設備附有配電箱接線原理圖，一般來說都是經過紙質資料可把有關數據資料歸在一個信息技能辦理文件里，電氣接線圖能清楚學生表明電氣自動化設備的全部器材，便利電工進行接線和檢修并能有效施行電氣設備和電網的銜接。

電動機拖動體系操控技能線路的設備一個步驟和訣竅如下:

1、按元件設備明細表配齊生活電器操控元件，并進行查驗。

配電柜一切電氣操控設備至少應有制造廠稱號或商標，型號或質數，作業電壓特性及數值等。 如果作業電壓表在操作線路圖上，則設備線圈上的符號應明顯

2. 配電操控箱(柜、板)設備

操控電路板尺度應根據在器具組織來確定。

(1)電器的組織學生盡可能拼裝在一起，使其發展成為一臺或幾臺操控體系設備。只有經過那些企業須設備在一個特定目標方位上的器材，如按鈕、手動辦理操控作業開關、方位信息傳感器、離合器、電動機等，才允許渙散設備在指定的方位上。

當加熱元件被設備時，里邊的一切元件的溫度上升須保持它們的公役范圍內。大發熱元件，例如電動機的起動，制動電阻器等，設備時須分開，如果需求的話，可以冷卻。

(2)可接近性，一切電器企業須設備在便于進行替換、檢測可以便利的當?shù)?/p>

為便于配電柜的檢修或調整，箱內電器元件須在距地面0.4~2米之間。 一切接線端子須位于離地至少0.2米的方位，以便利拆線。

(3)配電柜內的元器材間距和漏電間隔

擺放設備須契合預定的間距和爬電間隔和相關服務條件應在顯露的操控箱被認為是，操控箱和導體壁歐洲的帶電部件之間無電?。?50伏或更小，該空隙它應不小于15毫米; 250至500伏的電壓，空隙應不大于25毫米。

(4)低壓操控箱內電器的組織除咱們須樹立契合上述問題有關技能要求外，還應做到

1）除了手動操控開關，燈和丈量設備，不要在門上設備的任何設備。
