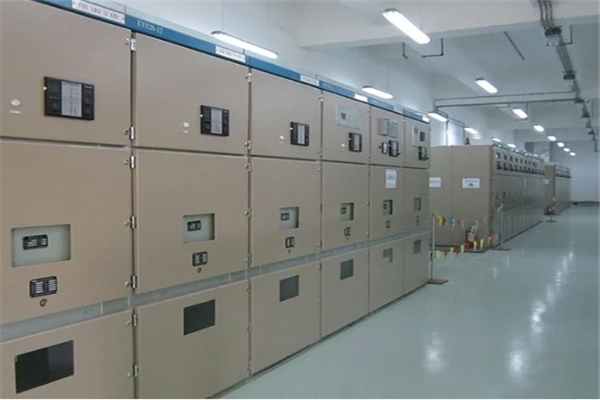

配電柜 分動力配電柜 和照明配電柜、計量柜，是配電系統的末級設備。配電柜是電動機操控的總稱。配電柜使用在負荷比較渙散、回路較少的場合；電動機操控用于負荷集中、回路較多的場合。它們把配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供維護、監視和操控。

       1.低壓配電箱的裝置高度，除施工圖中有特殊要求外，暗裝時底口距地面為1. 4m; 明裝時為1. 2m， 但明裝電能表時應為1.8m。

       2.在240mm厚的墻內暗裝配電箱時，其后壁用10mm厚石棉板及直徑為2mm的鉛絲、孔洞為10mm的鉛絲網釘牢，再用1: 2的水泥砂漿抹好以防開裂。

       3.動力配電箱外壁與墻有觸摸的部分均需涂防腐油，箱內壁及板面均涂灰色油漆兩道。鐵制配電箱應先涂樟丹油，再涂油漆。

       4.為了避免木制配電板因電火花燒傷，根據電流值和使用狀況的不同，按下列狀況確認加包鐵皮。

       ①平時操作不頻繁的一般照明配電盤，其額定電流在60A以下的可不包鐵皮，但操作較頻繁的照明配電盤應包鐵皮。

       ②電力配電盤的額定電流在30A及以上者要加包鐵皮，額定電流在30A以下及盤上裝有封閉式負荷開關時可不包鐵皮。

       ③凡裝置在重要負荷及易燃場所的配電盤，不管其電流大小均應選用鐵盤或木盤包鐵皮。

       ④需加包鐵皮的配電箱，其包鐵皮的部位為盤板的前后雙面，箱身及箱內壁不包鐵皮。

       5.配電盤上裝有計量外表、互感器時，二次側的導線使用截面積不小于1. 5mm2的銅芯導線。

       6.盤后導線應按相序顏色套上軟塑料套管，U相用黃色，V相用綠色，W相用紅色，零線用黑色。

       7.導線穿過盤面時，木盤需套瓷管頭，鐵盤需裝橡膠護圈。作業零線穿過木盤時，可不加瓷管頭，只套以塑料管。
